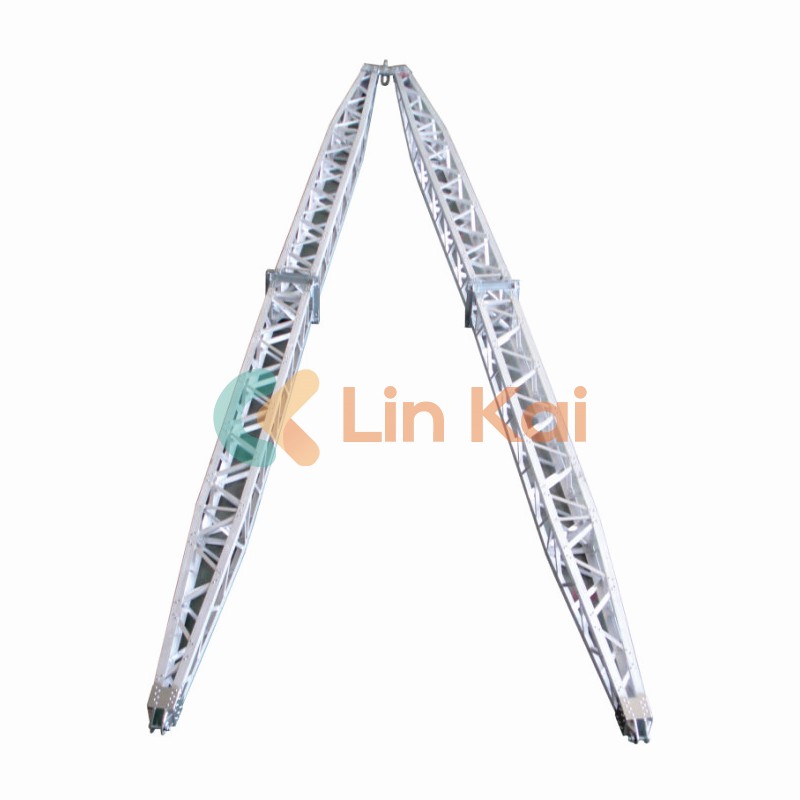

AnTiang kekisi kekisi A-bentukadalah bingkai mengangkat sementara yang digunakan untuk menaikkan, meletakkan dan memasang tiang, menara, dan peralatan yang berkaitan semasa ereksi struktur talian, telekom dan utiliti. Tidak seperti tiang gin tiub tunggal atau tiub, reka bentuk kekisi A-bentuk menggunakan bingkai yang terbuka, triangulasi yang menggabungkan kekuatan tinggi, berat badan rendah dan kekakuan kilasan. Konfigurasi ini menjadikannya sangat sesuai untuk mengangkat dan mengangkat seluruh bahagian menara, perhimpunan antena, crossarms dan komponen yang serupa di mana mengangkat, mengangkat berpandu dan jejak di tapak yang padat diperlukan. Pengeluar biasanya menawarkan kisi-kisi-kisi-kisi gin dalam varian keluli aluminium-aloi dan tinggi untuk mengimbangi kemudahalihan, kekuatan dan ketahanan kakisan.

Dalam praktiknya, kisi-kisi-kisi gin tiang berlabuh di atau berhampiran pangkalan struktur dan disambungkan ke bahagian yang mesti didirikan; Winches, blok ragut dan pengawal terkawal kemudian digunakan untuk mengangkat dan memutar bahagian ke tempatnya. Kerana tiang gin bertindak sebagai lengan tuil terkawal dan titik jack, ia mengurangkan keperluan kren mudah alih yang besar di tapak terpencil atau terkawal dan oleh itu penyelesaian yang sama untuk transmisi, pengedaran dan ereksi menara telekomunikasi jauh. Teknik ini didokumentasikan secara meluas dalam prosedur lapangan dan SOP untuk pembinaan garis dan menara.

Bagaimana Ia Berfungsi (Reka Bentuk, Parameter Utama, dan Apa yang Harus Ditentukan Semasa Anda Beli)

Bagaimanakah tiang gin kekisi A-bentuk menerjemahkan tarik winch kecil ke dalam angkat yang selamat dan boleh diramal? Pada terasnya, tiang gin menukarkan kekuatan win tegangan ke dalam seketika mengenai titik pivot pada sambungan asas. Geometri kekisi A-bentuk menyimpan bahan nipis dan ringan sambil menggunakan ahli triangulasi untuk menahan lenturan dan kilasan, mengedarkan beban melalui beberapa kaki dan nod yang bersandar dan bukannya satu tiub tunggal. Perhimpunan atas/kepala direkayasa untuk menerima lampiran yang berbeza (kepala tetap, kepala angkat, kepala dwi-guna) dan blok rigging, yang membolehkan tiang gin dipadankan dengan profil lif dari bahagian menara.

Berikut adalah jadual parameter teknikal ringkas yang pasukan perolehan dan jurutera tapak biasanya digunakan untuk membandingkan model-model kisi-kisi A-bentuk. Ini adalah medan perwakilan dan julat tipikal-nilai tepat berbeza-beza oleh pengilang dan model, jadi selalu meminta sijil khusus model, laporan ujian dan carta beban.

Apa yang harus anda tegaskan dalam data kilang dan dokumen penghantaran? Sentiasa Permintaan: Laporan Ujian Bahan Bersertifikat (tegangan, hasil), lukisan dimensi, carta beban pengeluar (termasuk kapasiti mengangkat pada sudut yang berbeza), rekod kimpalan/rivet jika berkenaan, sijil ujian untuk winch/snatch blok yang dibekalkan, dan manual pemeriksaan dan penyelenggaraan bertulis. Dokumen -dokumen ini menjembatani jurang antara spesifikasi generik dan keupayaan kerja yang selamat dari tiang gin di laman web anda.

Bagaimana untuk memadankan tiang gin ke keperluan tapak anda-senarai semak pendek yang tertanam dalam aliran kerja teknikal: Tentukan berat bahagian yang didirikan dan pusat graviti, tentukan titik utama yang tersedia dan geometri asas, hitung momen yang diperlukan (winch pull × lever lengan) dan pilih tiang gin dengan kapasiti yang diterbitkan pada sudut kerja yang anda akan gunakan. Apabila ketinggian menara atau beban angin/ais menolak sampul surat, naikkan ke model kapasiti yang lebih tinggi atau pilih siri bertetulang keluli yang direka untuk tugas berat. Carta beban pengeluar dan piawaian tiang gin yang berkaitan harus digunakan untuk mengesahkan pemilihan anda.

Mengapa Memilih Kutub Kisi A-Shape

Kenapa kontraktor berpengalaman memilih tiang kekisi A-shape atas alternatif? Alasannya jatuh ke dalam kategori operasi, logistik dan keselamatan.

Pertama, kecekapan operasi: kekisi A-bentuk menghasilkan nisbah kekuatan-ke-berat yang sangat baik. Berbanding dengan tiang gin tiub tunggal tork mengangkat setanding, bahagian kisi lebih ringan untuk pengangkutan dan lebih mudah untuk dipasang, mengurangkan jam manusia semasa mobilisasi. Ahli-ahli triangulasi menentang torsional torsional apabila tiang berfungsi pada sudut luar menegak semasa urutan yang menunggang, yang bermaksud lif yang lebih mantap, lebih terkawal.

Kedua, kesesuaian tapak: kisi-kisi-bentuk kisi gin sering datang dalam bahagian modular yang disematkan atau digerakkan bersama-sama. Modulariti ini membolehkan krew menyesuaikan ketinggian yang dipasang ke kekangan tapak, menurunkan keperluan untuk kren besar atau kren kedua. Dalam banyak projek penghantaran luar bandar atau pergunungan, penyederhanaan logistik diterjemahkan ke dalam penjimatan kos dan jadual utama.

Ketiga, penyelarasan keselamatan dan pengawalseliaan: Reka bentuk dan penggunaan tiang gin ditangani dalam piawaian industri dan prosedur yang diterima (contohnya, panduan Tia/ANSI gin dan dokumen IEEE yang menggambarkan had dan protokol ujian untuk tiang gin yang digunakan dalam komunikasi dan kerja penghantaran). Krew lapangan harus mengikuti SOP bertulis yang meliputi konfigurasi rigging, reka bentuk utama, garis tag, zon pengecualian, pemeriksaan pra-lift, dan prosedur penurunan kecemasan. Beberapa bidang kuasa membenamkan piawaian ini ke dalam peraturan tempatan atau peraturan majikan untuk kerja menara. Menggunakan peralatan yang dibina untuk piawaian yang diiktiraf dan dikendalikan untuk SOP yang didokumenkan mengurangkan risiko dan memberikan kejelasan undang -undang dan insurans sekiranya berlaku kejadian.

Pertimbangan keselamatan kritikal (apa yang perlu dikawal pada setiap lif): Jangan melebihi kapasiti yang diberi nilai pada sudut kerja yang diberikan; Memastikan pin dan pengikat dinilai dan dijamin; Sahkan bahawa brek winch dan blok ragut berada dalam keadaan yang disahkan; Memantau kelajuan angin dan menggantung lif apabila gusts mengancam kestabilan; dan merancang untuk laluan penurunan terkawal sekiranya winch utama gagal. Banyak manual pembekal dan SOP tapak juga memerlukan pengujian beban dan rekod pemeriksaan visual sebelum digunakan terlebih dahulu di laman web. Kawalan praktikal ini mengikuti prinsip yang sama yang terdapat dalam SOP yang diterbitkan untuk operasi tiang gin.

Cara Mengurangkan Risiko Manusia dan Peralatan: Menetapkan penyelia angkat yang kompeten dengan kuasa ke atas lif, menyampaikan pelan lif dan isyarat kepada semua kakitangan, meletakkan zon pengecualian, dan menyimpan pekerja yang tidak penting dengan jelas. Senarai semak pra-lift hendaklah termasuk pengesahan tork pemasangan/pin pemasangan pengeluar, sudut rigging, penilaian belenggu, dan kestabilan sauh. Di mana ada, gunakan winch yang dipantau tork atau sel beban untuk secara aktif merakam daya angkat dan mengelakkan beban yang tidak disengajakan. Kawalan ini mudah tetapi membuat perbezaan antara lif rutin dan insiden yang menyebabkan downtime dan overruns kos.

Node 4 - Dua soalan biasa (Q & A) dan tutup dengan jenama & kenalan

S: Bagaimana saya tahu jenis kepala yang (upending vs tetap) yang saya perlukan untuk pesanan tiang gin saya?
A: Pilih kepala yang menunggang jika operasi memerlukan berputar seksyen menara lengkap dari mendatar ke menegak (kepala yang menguatkan membolehkan pivoting terkawal dan biasanya mengintegrasikan sistem swivel atau drop-pin), pilih kepala tetap jika anda hanya akan mengangkat secara menegak atau menggunakan tiang gin sebagai titik angkat statik; Jika kerja tapak menggabungkan kedua-dua tugas, tentukan kepala guna dua supaya tiang gin yang sama menyokong kedua-dua lif menegak dan operasi yang sedang meningkat tanpa pemasangan medan-Sentiasa sahkan carta beban pengeluar untuk konfigurasi kepala yang dipilih.

S: Apakah pemeriksaan dan penyelenggaraan rutin yang akan menyimpan kisi kisi kisi selamat selama bertahun -tahun?
J: Periksa sebelum setiap penggunaan (periksa rivet/bolt, cari retak rambut atau kakisan pada ahli, sahkan klip penglibatan dan keselamatan pin, brek win ujian dan keadaan tali), melakukan pemeriksaan struktur tahunan yang didokumen Jadual manual dan beban ujian supaya setiap unit yang disampaikan mengekalkan keupayaan mengangkatnya yang disahkan. Simpan rekod pemeriksaan untuk menunjukkan ketekunan wajar kepada pelanggan dan pihak berkuasa keselamatan.

Kesimpulannya, kutub kisi A-bentuk adalah alat yang terbukti dan efisien untuk mendirikan tiang penghantaran, menara telekom dan struktur yang serupa di mana mobiliti, kawalan dan nisbah kekuatan dari berat badan adalah keutamaan. Modulariti, pilihan jenis kepala dan carta beban yang didokumenkan menjadikannya mudah untuk memadankan model ke keperluan tapak anda; Reka bentuk dan amalan operasinya sejajar dengan piawaian yang ditetapkan dan SOP yang digunakan di seluruh industri. Bagi pasukan yang menilai pilihan, berat kos kitaran hayat (perolehan, pengangkutan, krew untuk pemasangan, dan penyelenggaraan) daripada harga belian sahaja-di mana sistem kekisi A-bentuk biasanya menunjukkan kelebihan. Untuk perolehan profesional dan sokongan teknikal pada kisi-kisi-kisi gin kisi, pertimbangkan barisan produk kejuruteraan Lingkai; Model mereka boleh didapati dengan dokumentasi teknikal penuh, carta beban dan sokongan selepas jualan.Hubungi kamiUntuk lembaran model, sijil kilang dan konsultasi pemilihan khusus tapak-pasukan kami akan bertindak balas dengan cadangan terperinci dan pilihan penghantaran.
